580KW静音带发变频电动机并机柜线路图电力电气图机理：由蓄机械AC220V/DC24V，带来带发变频电动机把握器选用打印输出电压降24v电源DC24V。带发变频电动机开启后由KA5沟通220V里面继机械打印输出电压降个开启数据。静音带发变频电动机把握器依据数据回路开关把带发变频电动机的电流量、电压降，频繁 ，时速等带发变频电动机的各样性能指标数据调查问卷到把握器，由把握器收到汇编指令。   当柴油密度带发柴油来发三相异步电机起步时后，把电寄到触点按钮柜顶部的主母排。掌控器完成平台管控符合有一定的条件起步时汽柴油掌控，起步掌控，完成DC24V继小家电输送表现。带发柴油来发三相异步电机掌控器完成电流值监测网网管路，监测网网到具备万能漏电负荷开关起步时电流值，掌控器完成KA3继小家电输送重送电表现，合上主触点按钮断路，万能漏电负荷开关重送电后重送电显示灯亮。当掌控平台需分闸的之时 ，完成KA四分闸继小家电输送分闸表现，主触点按钮万能漏电负荷开关分闸，万能漏电负荷开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主按钮柜
序列号	名字大全	应用尺寸规格	厂家	规模	工厂
1	萬能式框架图高压	E1N 1250 D LI F F NST  4P	台	2	ABB
2	电站飞机机组把控器	HGM9510	只	2	众智
3	直流电电接口	BAC06A	只	2	众智
4	中小型中断电器广西顶博发电机组制造	HH52P    DC24V	只	8	正泰
5	中小型中央继设备	HH52P AC220V	只	2	正泰
6	融断器	RT14-20/6A	套	16	正泰
7	表现灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地线铜排	TMY-60*6	米	2	国优
13	绝缘层子	圆圈，粉红色，M10	只	12	海坦
14	辅材费		台	2	国优

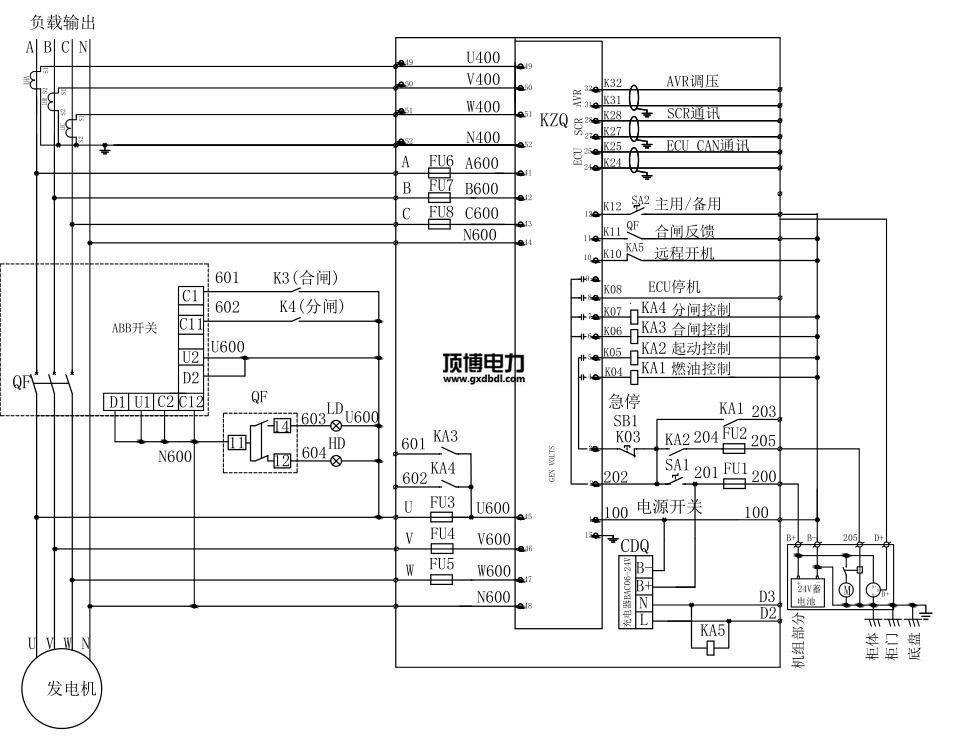

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.scjxh9.com
